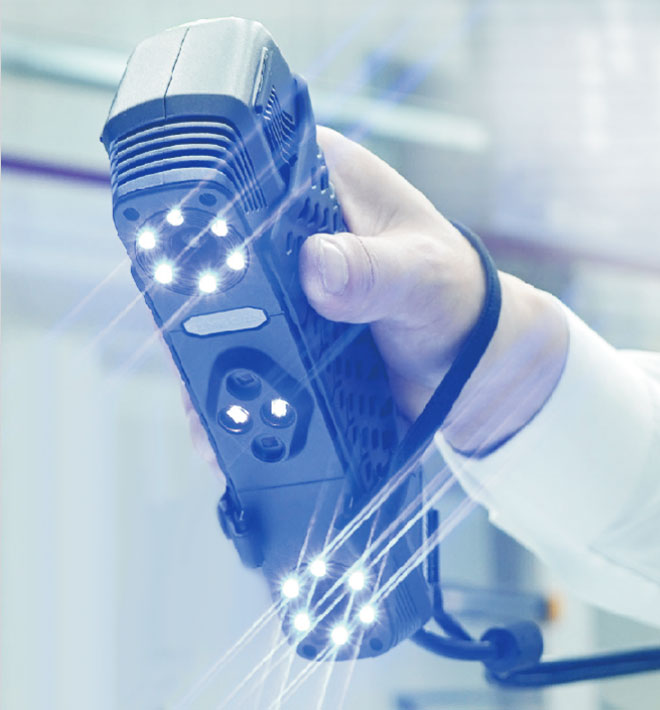

SIMSCAN手持式三維激光掃描儀
迄今為止市面上僅有的手掌大小的三維掃描儀，在結構形態上突破了傳統所桎，是三維激光計量行業的革新之舉。
SIMSCAN輕巧便攜，不受工作環境束縛，無論是在狹小空間中，還是面對龐然大物，都能隨時隨地展開3D測量。計量級測量精度，讓每一個細節之處都無所遁形，30束激光線超高速度掃描，可高效完成產品三維數據采集。掃描儀采用全金屬外殼，堅固耐用，酷簡美學設計，輕盈強大！用戶手持掃描儀，通過標記點來確定掃描儀在掃描過程中的空間位置，從而完成物體表面的三維點云重構。掃描儀可方便攜帶到工業現場或者生產車間，并根據被掃描物體的大小和形狀進行高效精確的掃描，儀器操作靈活方便，有以下突出特點：
超小型 Super Compact
外觀尺寸僅203 x 80 x 44 mm，單手掌握即可完成高速掃描，特別是在狹窄空間內的掃描，是目前同等三維掃描儀中最便攜的產品！
超輕便 Super Portable
掃描儀凈重570克！設計精巧、使用輕松，獲2021年紅點設計大獎！作業時只需掃描儀和手提電腦，方便在工作現場和小空間使用
速度快 Super High Speed
掃描儀共有30束藍色激光線，包括高速掃描模式下的22束交叉激光線、精細掃描模式下的7束平行激光線、深孔掃描模式下的1束額外激光線。掃描儀可完成每秒超過202萬次測量！
高精度 High Accuracy
激光掃描精度可達0.020±0.040mm/m、分辨率可達0.025mm！
自定位 Self-positioning
采用自定位技術進行數據拼接，數據通過標記點對齊完成拼接，在掃描過程中允許目標有移動，可在輪船或其它有非靜止環境下使用。
技術參數
| 基本技術參數 | SIMSCAN30 |
|---|---|
| 高速掃描模式 | 二十二束交叉藍色激光線 |
| 精細掃描模式 | 七束平行藍色激光線 |
| 高速掃描模式 | 一束額外藍色激光線 |
| 掃描精度 | 0.020 mm |
| 空間精度（標準） | 0.020 mm ± 0.040 mm/m |
| 空間精度（借助全局?jǐn)z影測量系統） | 0.020 mm ± 0.010 mm/m |
| 最高分辨率 | 0.025 mm |
| 掃描幅面尺寸 | 410 x 400 mm |
| 最高掃描速率 | 每秒202萬次測量 |
| 基準距 | 300 mm |
| 景深 | 250 mm |
| 輸出格式 | pj3, asc, igs, txt, mk2, umk, stl, ply, obj |
| 打開格式 | pj3, pjs, asc, igs, txt, mk2, umk,refxml, stl, ply, obj, step |
| 接口方式 | USB3.0 |
| 掃描儀重量 | 570 g |
| 外形尺寸 | 203 x 80 x 44 mm |
| 使用環境溫度 | -10~40攝氏度，非冷凝環境 |
| 激光類別 | Class-II (人眼安全) |
| 使用環境溫度 | -10~40攝氏度，非冷凝環境 |
應用說明
MSCAN全局?jǐn)z影測量系統采用高精度相機，通過拍攝被測物體的多幅2D圖像，利用特定算法對上述圖像進行迭代，計算出物體表面關鍵信息點的三維坐標值，獲得物體3D數據及三維坐標。MSCAN輕巧靈活，使用方便，拍攝操作簡單快速；采用進口工業CCD 相機，穩定可靠，可進一步減小掃描大型工件的累計誤差。
