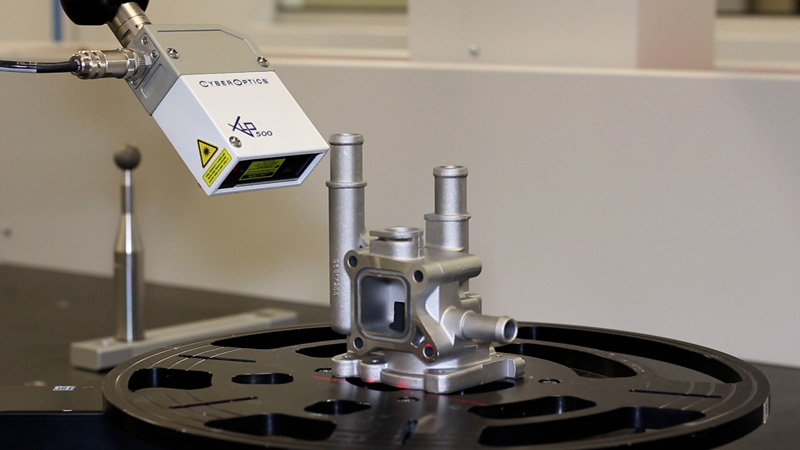

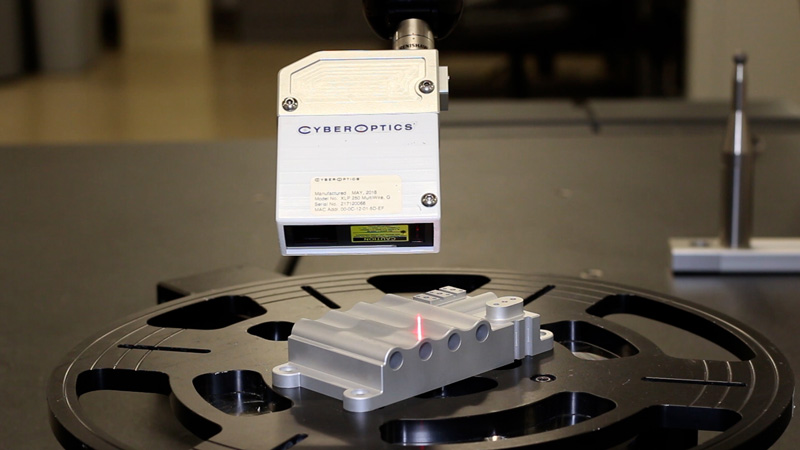

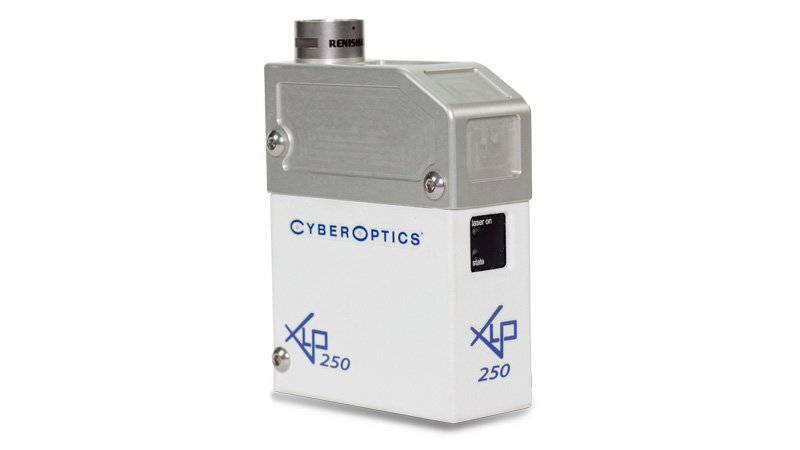

通用高精度高速三維激光掃描測頭XLP(第四代)

XLP系列三維激光掃描測頭系統————為CyberOptics/LDI-Surveyor超高精度三維線激光掃描測量系統所搭配

長久以來被行業認可的最優秀的高速、高精度、高分辨率三維線激光掃描測頭技術,現在可以輕松移植到傳統三坐標測量機上了

更高的檢測效率

  • 掃描速度與上一代LDI激光測頭相比提升70%
  • 強大的Surveyor Scan Control (SSC)支持快速掃描編程
  • 支持快捷掃描并提供點云檢測軟件插件
  • 支持高速數據接口與CMM相連

更高的精度和分辨率

  • 與上一代LDI激光測頭相比,掃描精度提升50%
  • 與上一代LDI激光測頭相比,掃描分辨率提升30%
  • 原廠NIST可溯源校準確保XLP掃描結果

多功能且應用廣泛

  • 采用先進的噪聲抑制技術和三維濾波技術,可直接掃描大部分材質或顏色的表面

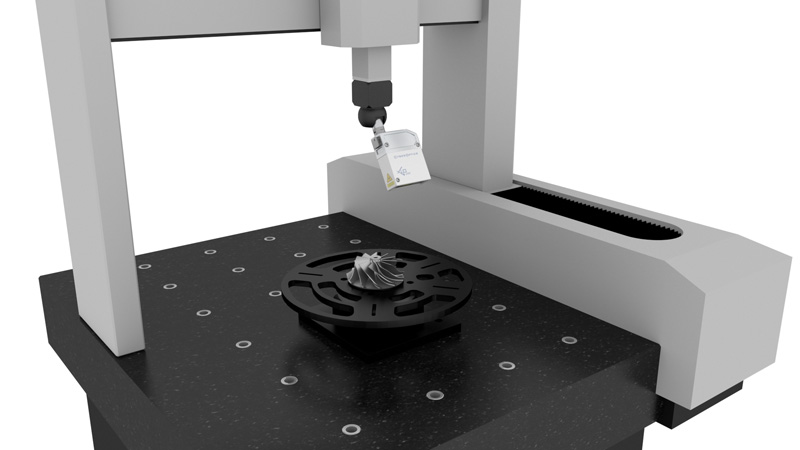

  • 自動可編程三至六軸掃描控制和路徑規劃技術,實現高速三維掃描和零件掃描設置
  • 多個型號可供選擇,以適應小且多特征的樣件或大型的汽車或航空零部件

開放的應用開發工具和接口支持

  • 應用開發工具包含了必須的數據采集、緩存和輪廓測量結果
  • 可為集成商提供基于PC開發環境的ActiveX控制、庫函數和軟硬件支持

技術參數


XLP250 XLP500 XLP1000
測量距離
53 mm 60 mm 125 mm
66 mm 95 mm 205 mm
遠 79 mm 120 mm 285 mm

景深 30 mm 60 mm 160 mm

掃描線長
23 mm 40 mm 56 mm
25 mm 50 mm 86 mm
遠 29 mm 60 mm 115 mm

精度 6 μm 12 μm 24 μm
重復性 6 μm 12 μm 24 μm
分辨率(點間距) 19 μm 39 μm 78 μm
典型應用 小尺寸小特征 中小尺寸一般特征 中大尺寸樣件

采樣率 1280 點/線,100Hz,即每秒128,000點
掃描測頭重量 585 g
掃描測頭尺寸 131.17 x 93.5 x 44.398 mm
最大入射角度 25°

激光功率 8 mw
激光波長 658 nm
防護等級 IP65
使用環境溫度 0oC to 45oC
存儲環境溫度 -20oC to 70oC

觸發方式 RS422
掃描控制軟件 Surveyor Scan Control (SSC)
電磁兼容EMC EN 61326-1:2006-10, DIN EN 55011: 2007-11 (Group 1, Class B) EN 61000-6-2: 2006-03
電源 11-30VDC, 24V, 500mA, IEEE 802.3af class2, Power over Ethernet

CMM接口方式 PH10M with Multiwire compatible, Renishaw ACR3 compatible, or Laser Wrist Portable arm compatible(支持關節臂)

兼容CMM控制器 Renishaw (UCC2), Helmel, Zeiss C99L (Spectrum II)及部分PANTEC

兼容操作系統 Windows 7 or Windows 10 PC

兼容第三方點云軟件 Geomagic Design X/Control X, Polyworks/Inspector, SPACECLAIM

應用說明

自1981年創立以來, 美國 LDI 公司先后推出了 RPS、SLP 等系列行業高精度的三維激光掃描系統,先進的 SLP 系列三維激光掃描測頭采用全固態激光和雙接收器設計,保證了測頭的可靠性和數據精度。SLP 激光掃描測頭包括 SLP250、SLP500、SLP2000 等三個型號。新推出的 XLP 系列則采用了 LDI 公司新的噪聲抑制技術和高速數據處理及接口,可以適應大部分反光表面的掃描,掃描效率提高 30% 以上,是目前市場上為數不多的新一代激光測頭。

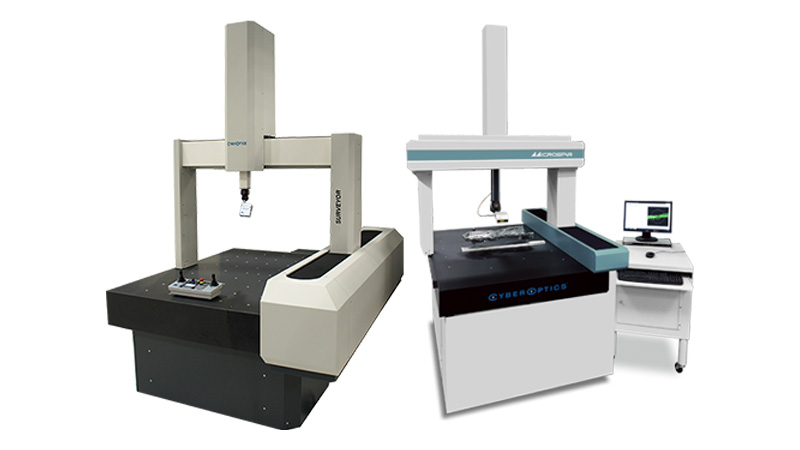

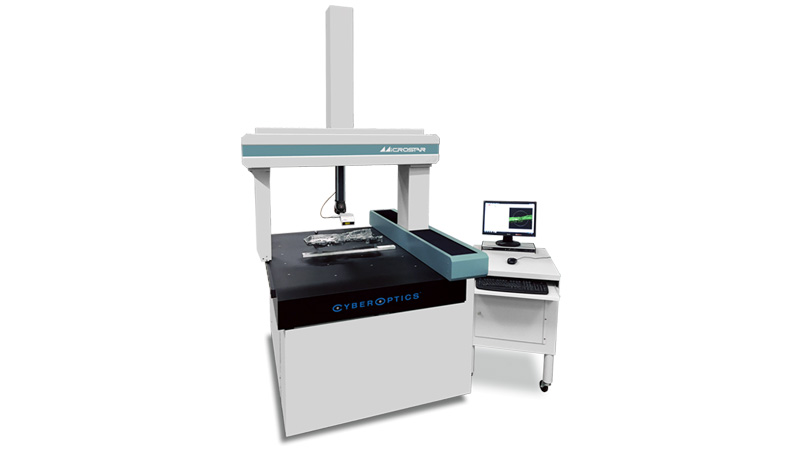

XLP/SLP 激光測頭不僅可以與主流關節臂式測量機匹配,還可以用于大部分橋式高精度三坐標測量機匹配,其中旗艦產品 Surveyor-XS 系統集成了 LDI 高速高精度三維激光掃描測量技術及德國蔡司(Zeiss)三坐標測量機技術,是目前市場上高精度、高效率的快速尺寸測量方案。

LDI 激光掃描測量技術已經被 Apple、Schneider、HP、ITT、Seagate、Tyco、GE、iRobot、Philips、BRP、Caterpiller、德力西、華為、TCL 等眾多著名品牌公司所采用。
